Il est très difficile de dire à quelle date et pendant combien de temps le projecteur FEX 9,5 a été fabriqué et vendu. Sa carrière a duré de l’ordre de 10 ans : il a été créé avant 1955 et on le retrouve encore dans le catalogue Manufrance en 1962.

En 2007, lors de la préparation du livre "Fex, la photo toute simple", Gérard Bandelier et moi-même avons rencontré M. Lucien Bouchetal de la Roche, fondateur de FEX INDO. Au cours de cette rencontre, M. Bouchetal a raconté que Pathé avait proposé à FEX INDO de racheter le projecteur. Cette offre avait été refusée et M. Bouchetal jugeait, avec le recul, que c’était une erreur.

Vous pouvez retrouver toutes les informations sur la société FEX INDO, son histoire et ses productions dans le livre « Fex, la photo toute simple » édité par le Club Niépce Lumière (192 pages noir et blanc et encart de 16 pages couleurs). Il ets possible de le commander sur le site du Club club-niepce-lumiere.org, rubrique Boutique puis Bon de commande.

Projecteur Fex 9,5 premier modèle

Fex 9,5 premier modèle

Marque : Fex - Histoire et Publicités Fex-Indo
Année : 19??
Numéro de série : sans
Objectif : Fex Fexar
Avancement : manuel
Vitesses : 18 images/seconde
Support : film 9,5 mm
Son : muet
Inventaire : 2705

Le corps est réalisé en Bakélite noire brute de moulage, ce qui lui donne un très bel aspect brillant et très doux au toucher. Il n’apparaît aucune indication de modèle, seules des décalcomanies FEX sont apposées sur les flancs et sur la façade.

Il comporte deux parties : l’arrière avec tout le mécanisme et la lampe et l’avant (totalement amovible) qui contient le presseur en matière plastique moulée et l’objectif.

Le bloc arrière est muni de quatre fentes d’aération au-dessus de la lampe. Il comporte aussi une roue à gorge de 15 mm de diamètre tournant sur un axe maintenu par deux supports triangulaires de faible épaisseur, destinée à guider le film. A côté de ce dispositif on remarque le passe-fil d’alimentation électrique de la lampe.

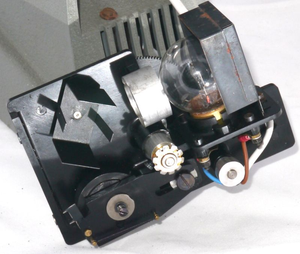

Mécanisme

Projecteur Fex 9,5 premier modèle, bras repliés

Projecteur Fex 9,5 premier modèle. Sur le côté droit, la manivelle d'avance du film.

Projecteur Fex 9,5 premier modèle. Sur le côté gauche, le réglage du cadrage.

Projecteur Fex 9,5 premier modèle. A l'arrière, les 4 fentes d'aération.

Projecteur Fex 9,5 premier modèle. La façade s'enlève après avoir dévissé les deux boutons moletés, donnant accès au couloir.

Projecteur Fex 9,5 premier modèle. La partie arrière enlevée montre la lampe et la chaîne d'entraînement.

Les boutons de blocage du corps avant ainsi que ceux qui fixent le pied sont moletés. Ce sont les mêmes boutons qui ont été utilisés sur l’ULTRA-FEX jusqu’en 1955. Ceci permet de dater ce projecteur d’avant 1955. Le projecteur est non-motorisé, entrainé par une manivelle, et comporte un pied simplement constitué de deux pattes réalisées par pliage d’une tôle métallique et recouvertes d’une peinture martelée noire.

L’objectif FEXAR OPTIC porte le numéro 2037. Ce numéro a été largement employé chez FEX INDO sur des appareils photos. Quant au numéro, c’est une référence et non pas un numéro de série (tous les objectifs de tous les projecteurs portent ce numéro). La couronne de l’objectif est en Bakélite, tout comme son corps. Devant la lentille frontale se trouve un anneau métallique non peint.

Projecteur Fex 9,5 second modèle

Fex 9,5 second modèle variante 1

Le second modèle de projecteur FEX 9,5 mm est fort différent d’aspect. Ce qui saute aux yeux est d’une part la présence d’un socle (en Bakélitelui aussi) et d’autre part, la peinture qui le recouvre l’appareil.

Le socle est destiné à recevoir le moteur d’entraînement, mais il est à noter qu’il est tout de même possible d’acheter ce projecteur en version manuelle.

Le corps avant du projecteur est maintenant fixé au corps arrière par des charnières en plastique. Le presse-film est en métal.

Les boutons, moletés dans le premier modèle, sont maintenant cannelés. Cette évolution est tout à fait cohérente avec ce qui se passe pour les appareils photos. Les boutons cannelés apparaissent en 1955.

Il est recouvert d’une peinture grise martelée.

Le projecteur est motorisé, mais comporte toujours la manivelle. Vu la démultiplication, on peut se demander si la manivelle n’est pas là pour aider au démarrage du projecteur… Le moteur est de petite taille et son corps est en tôle métallique. Il comporte un ventilateur à deux pales.

Fex 9,5 second modèle variante 2

Marque : Fex - Histoire et Publicités Fex-Indo
Année : 1955
Numéro de série : sans
Objectif : Fex Fexar
Avancement : manuel
Vitesses : 18 images/seconde
Support : film 9,5 mm
Son : muet
Inventaire : 2704

La variante n°2 comporte un petit doigt pivotant qui permet de retenir la courroie d’entraînement lorsque l’on démonte le corps arrière, pour changer la lampe par exemple. Sans cette retenue, la remise en place de la courroie nécessitait de la patience…

La couronne avant de l’objectif reçoit désormais un enjoliveur métallique étroit.

Cet exmplaire est estampillé Manufrance, il a été retrouvé dans son carton d’origine avec son cordon, sa résistance abaisseuse de tension, et son mode d’emploi. Il est recouvert d’une peinture gris bleuté martelée.

Projecteur Fex 9,5 second modèle variante 2

Projecteur Fex 9,5 second modèle variante 2. Le socle de la première variante est percé de fentes d’aération à l’avant mais aussi à l’arrière, juste au-dessus des deux broches d’alimentation du moteur et de la lampe. Le corps arrière du projecteur est issu du moule du première modèle ayant subi quelques modifications. En effet, on peut remarquer sept nervures dont les cinq centrales viennent renforcer la grille d’aération. Toutes les nervures se terminent à l’arrière juste au-dessous du niveau des fentes d’aération

Boîte du projecteur Fex 9,5 second modèle variante 2

Projecteur Fex 9,5 second modèle variante 2 dans sa boîte

Projecteur Fex 9,5 second modèle variante 2. Le doigt de retenue de la courroie.

Projecteur Fex 9,5 second modèle variante 2. Le socle permet de recevoir un moteur.

Fex 9,5 second modèle variante 3

Le moule qui a servi à produire le corps arrière présente des évolutions :

il présente des nervures rallongées à l‘arrière puisqu’elles atteignent désormais le bouton de fixation et les deux nervures externes ont été rallongées et dépassent sur le corps avant
il y a aussi neuf nervures sur les côtés (dont deux dépassent sur le corps avant, indiquant là aussi une modification de son moule)
l’orifice de passage du fil d’alimentation a été bouché. En observant de près, on voit encore la trace de ce trou, il est en effet quasi impossible de réaliser une telle modification d’un moule sans qu’il en subsiste des traces.
Les supports de la roue à gorge sont plus épais et celle-ci mesure maintenant 22 mm de diamètre.

Toutes ces modifications ont certainement eu lieu pour pallier à des faiblesses de l’appareil dues à des éléments de Bakélitetrop peu épais.

Le socle comporte des fentes d’aération latérales en plus de celles déjà présentes à l’avant et à l’arrière.

L’enjoliveur de l’objectif est large et l’anneau métallique présent à l’avant de la lentille frontale est peint en noir.

Le moteur est de plus grosse taille, son corps est en Bakéliteet il possède un ventilateur à dix-huit pales. La manivelle a fait place à un bouton à deux ailettes. Pas très pratique, mais probablement moins cher à produire !
Un levier interrupteur fait son apparition sur le côté.
Enfin, les décalcomanies latérales font place à la marque FEX, moulée (fine et fragile !) et la peinture est givrée et de couleur champagne (un peu foncé, certes…).
