Pathé-Baby - Projecteurs 9,5 mm
publié leListe des projecteurs
- Les différents modèles de projecteur Pathé-Baby
- Projecteur Pathé-Baby modèle A
- Projecteur Pathé-Baby modèle A
- Projecteur Pathé-Baby modèle A
- Projecteur Pathé-Baby modèle C
- Projecteur Pathé-Baby modèle C
- Projecteur Pathé-Baby modèle D
- Projecteur Pathé-Baby modèle E
- Projecteur Pathé-Baby modèle G2
- Documents relatifs au projecteur Pathé-Baby
- Evolution du projecteur Pathé-Baby selon les recherches de Laubie & Carrat
- Pathé-Baby 53
Charles Pathé souhaitait une commercialisation en décembre 1921. L'étude du projecteur a commencé en Angleterre et a été terminée en France, suivant deux brevets :
Pathé Cinéma ne fabrique pas de matériel, la construction va être confiée à Continsouza, après négociation d'un contrat qui définit plusieurs éléments :
- un premier versement
- un prix de revient de 105 F (montera à 118,50 F)
- les licences de vente à l'étranger
On peut se demander si le design du projecteur n'a pas été réalisé dans les bureaux de Continsouza. En effet l'aspect de ce projecteur tranche totalement avec les projecteurs sur le marché à cet époque. Il ne ressemble tout simplement pas à un projecteur ! Le Pathé-Baby est conçu pour projeter une image de 1 m2.
La première commande de 25 000 projecteurs sera livrée entre décembre 1921 et septembre 1922.
Le premier lot de 100 projecteurs prototypes arrive en décembre 1921, mais ils nécessitent des modifications qui visent à réduire le prix de revient ou a améliorer le fonctionnement :
- modification de la boule nickelée qui rentre dans les encoches des films
- manivelle plus courte
- déplacement de la douille de la lampe du haut vers le bas de la lanterne
- augmentation de la durée de vie de la lampe qui était de 20 minutes au début
- augmentation de la hauteur du socle car la résistance chauffe
En avril 1922, le modèle définitif est prêt. Une commande de 50 000 projecteurs est passée, et en octobre 1922, 2 500 appareils sont livrés. Ils seront 40 000 en avril 1923.
Le cliquet de targette retient le levier du baladeur.
Les différents modèles de projecteur Pathé-Baby
- Pathé-Baby modèle A : 1922
- Pathé-Baby modèle C : 1924

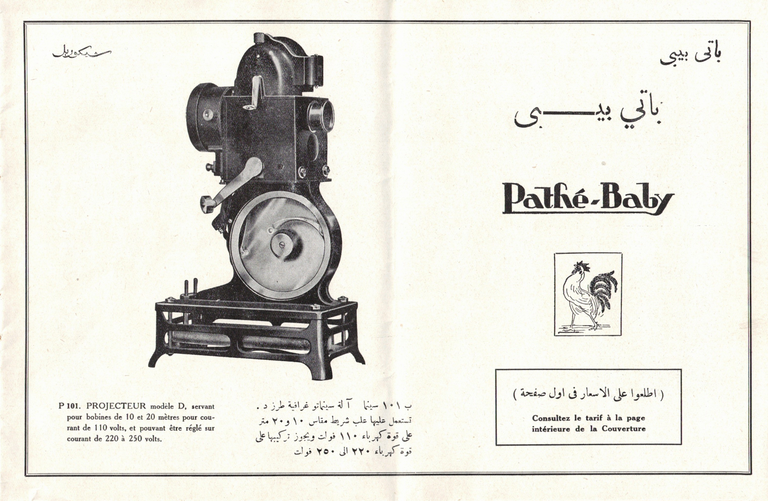

- Pathé-Baby modèle D : 1925
- Pathé-Baby modèle E : 1926 et Super Pathé-Baby

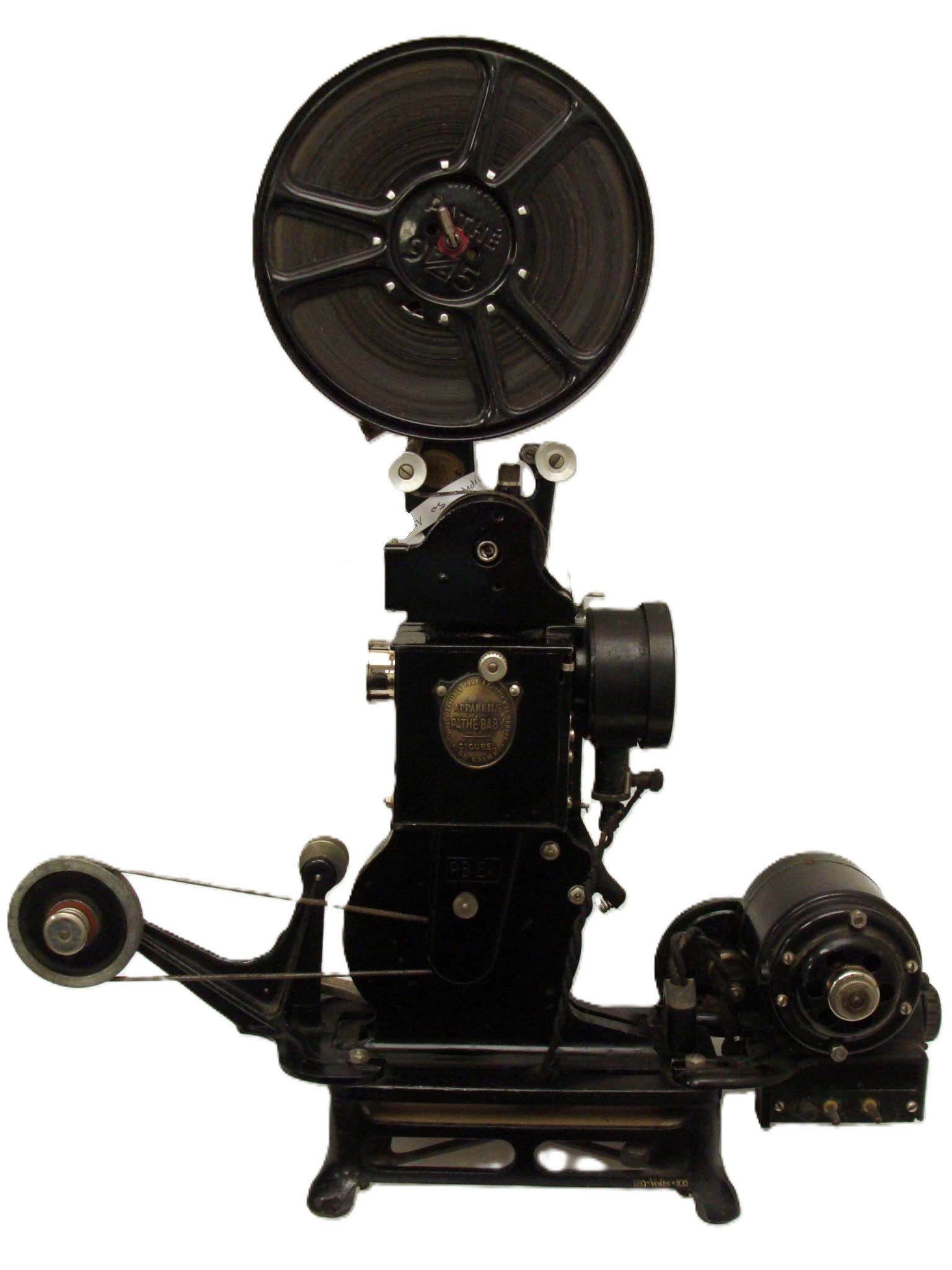

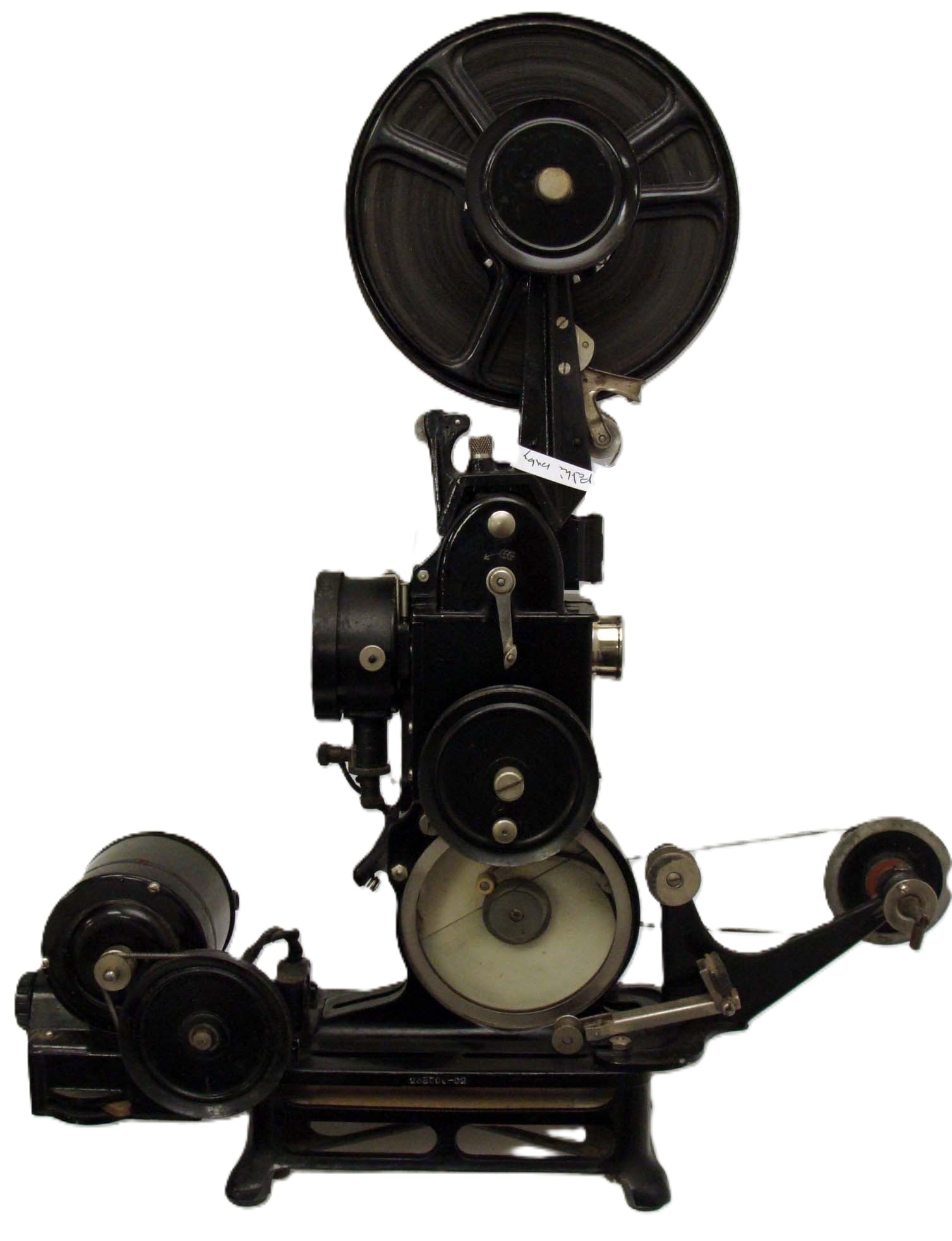

- Pathé-Baby modèle G : 1929
- Pathé-Baby modèle G2 : 1932
Voir en bas de cette page les critères de détermination des différents modèles suivant les recherches de MM. Laubie & Carrat.

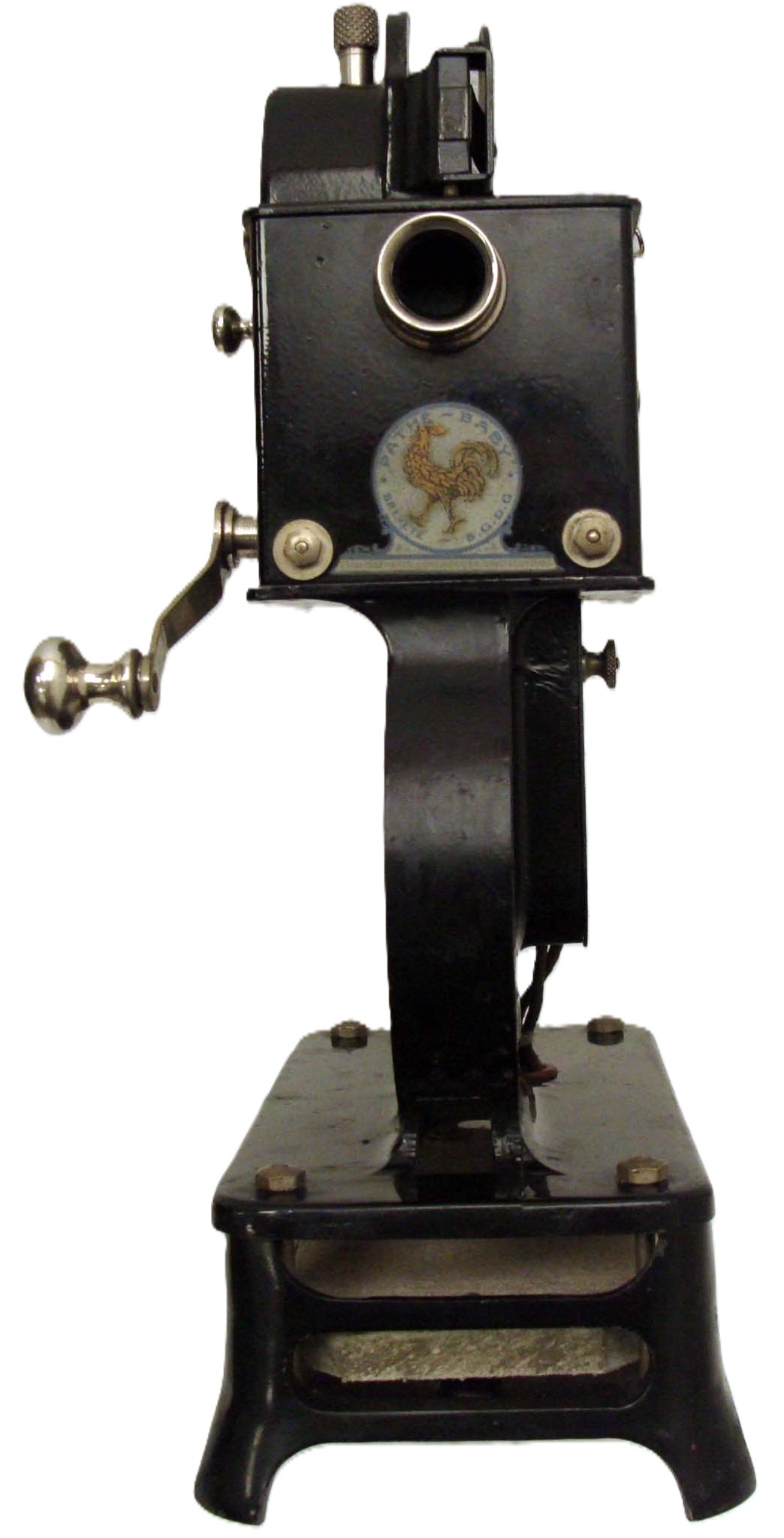

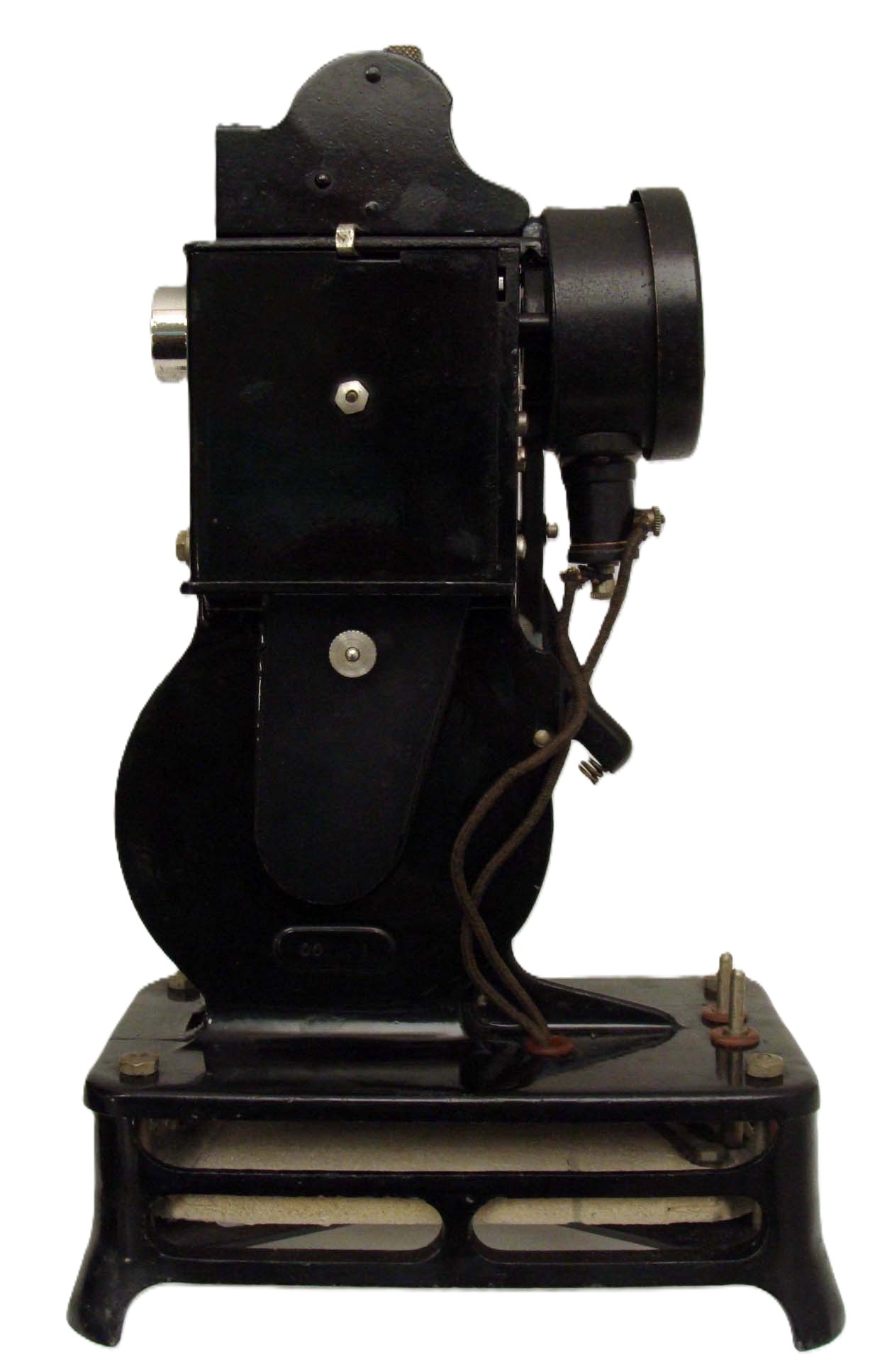

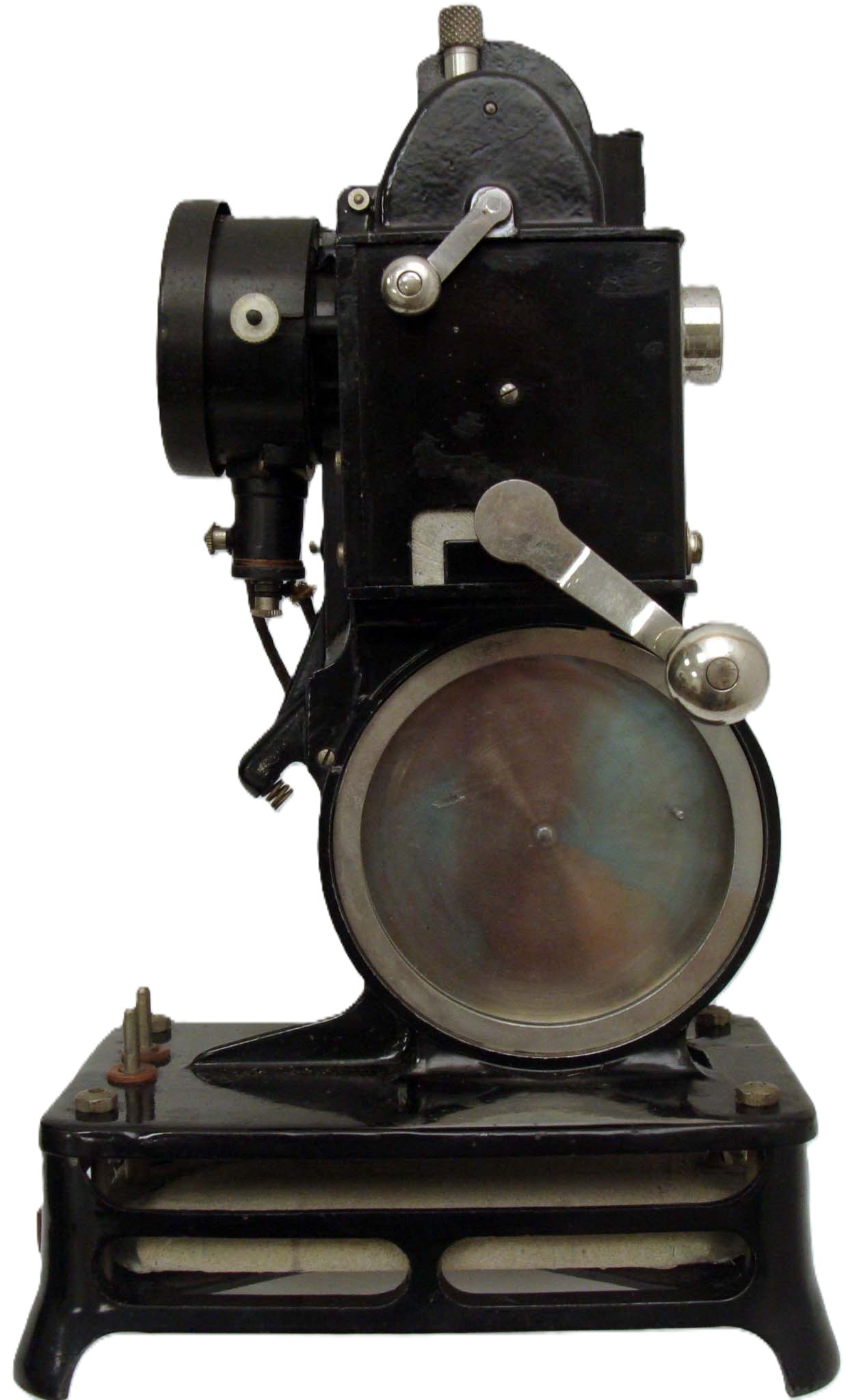

Projecteur Pathé-Baby modèle A
Marque : Pathé - Histoire et Publicités Pathé
Année : 1922
Numéro de série : 000 785
Objectif : Anonyme
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 3102
Projecteur Pathé-Baby modèle A
Marque : Pathé - Histoire et Publicités Pathé
Année : 1923
Numéro de série : 10 953
Objectif : Berthiot - Stellor - 1:3,5 n° 136 220
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 3135
Projecteur Pathé-Baby modèle A
Marque : Pathé - Histoire et Publicités Pathé
Année : 1922
Numéro de série : 018 522
Objectif : Anonyme
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 2777
Projecteur Pathé-Baby modèle C
Marque : Pathé - Histoire et Publicités Pathé
Année : 1924
Numéro de série : 027 490
Objectif : Pathexor Krauss F-25mm
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 2710
Projecteur Pathé-Baby modèle C
Marque : Pathé - Histoire et Publicités Pathé
Année : 1924
Numéro de série : 035 840
Objectif : Anonyme
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 2778
Projecteur Pathé-Baby modèle D
Marque : Pathé - Histoire et Publicités Pathé
Année : 1925
Numéro de série : 067 001
Objectif : Anonyme
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 2691
Projecteur Pathé-Baby modèle E
Marque : Pathé - Histoire et Publicités Pathé
Année : 1926
Numéro de série : 155 560
Objectif : Hermagis Paris F=26m/m
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 2751
1926 - Catalogue Pathé-Baby italien

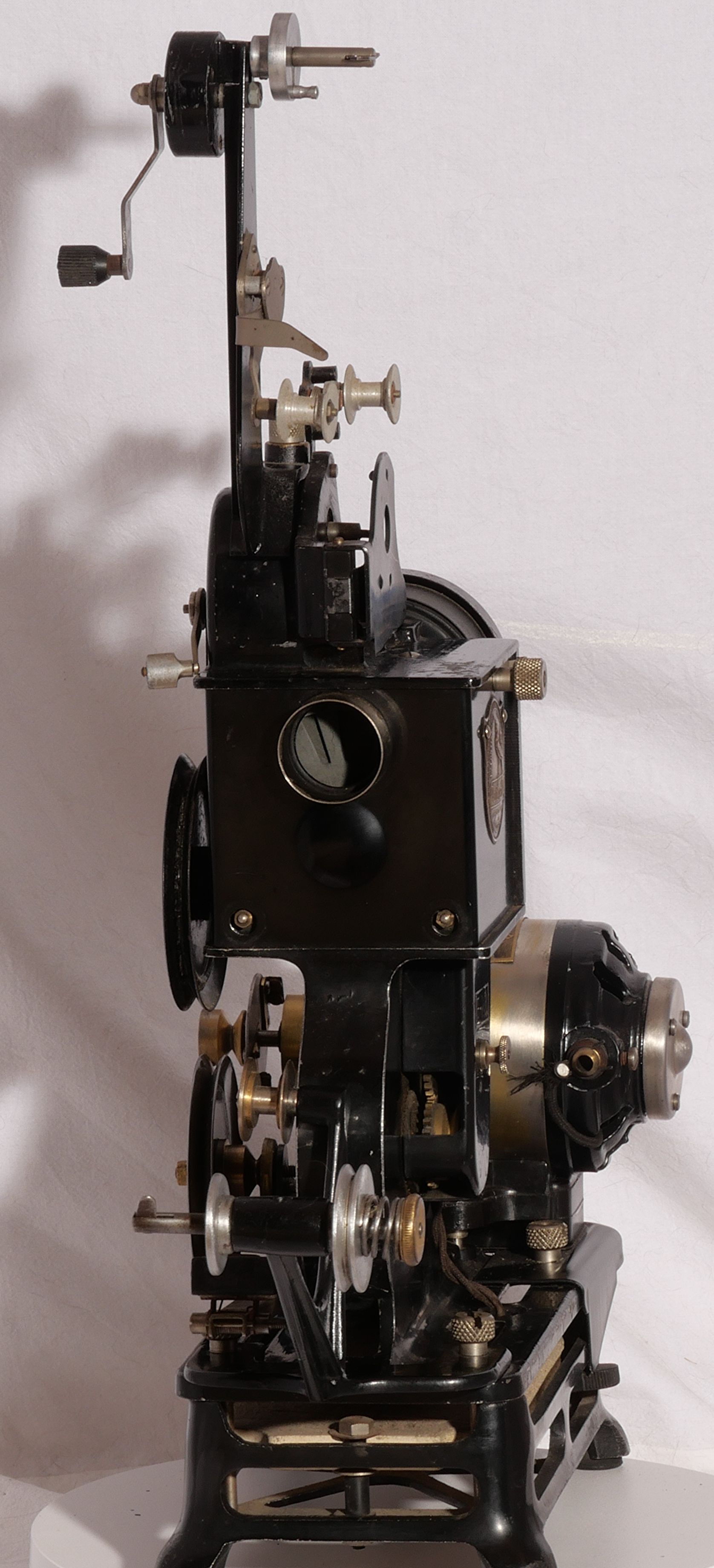

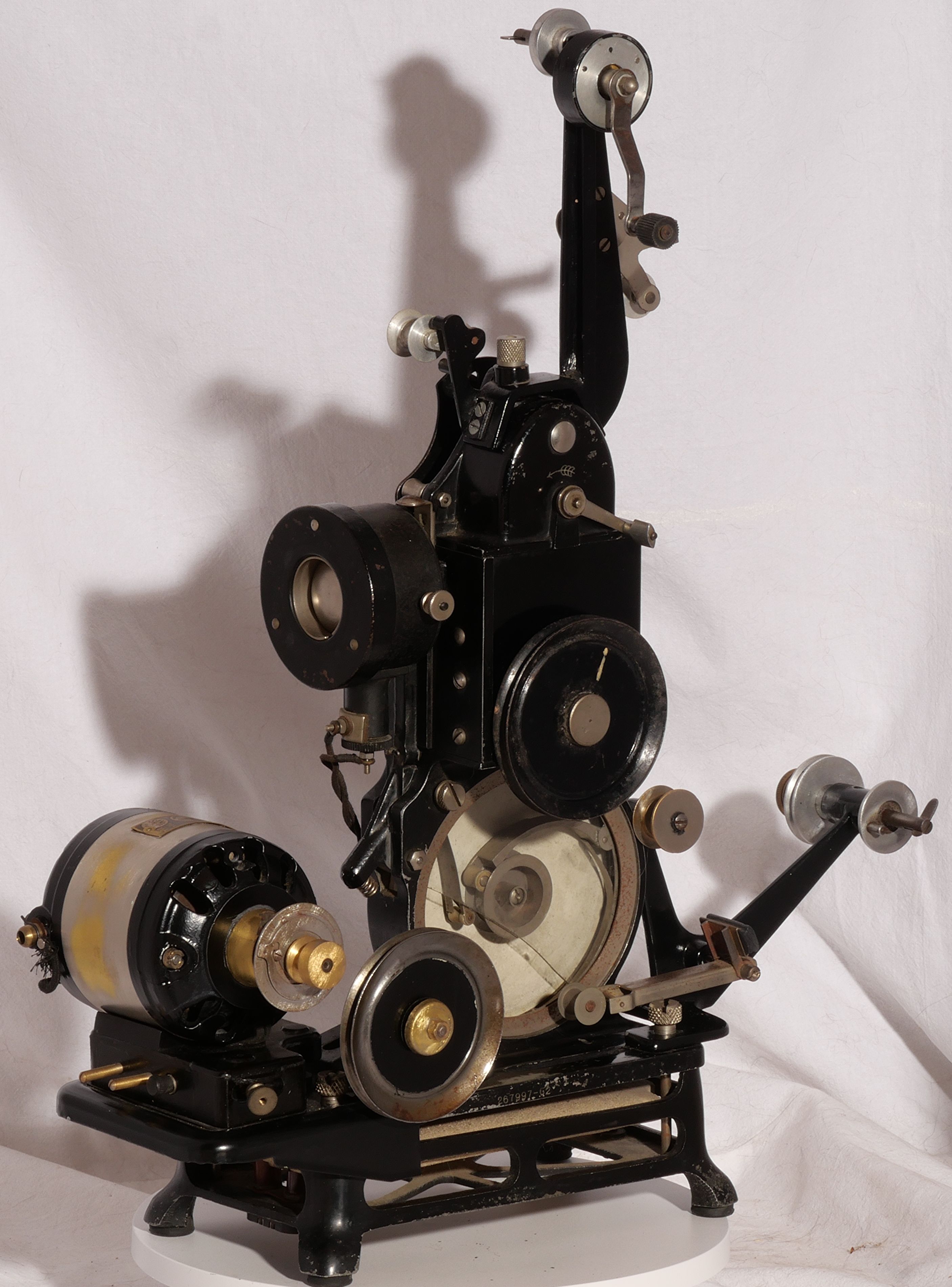

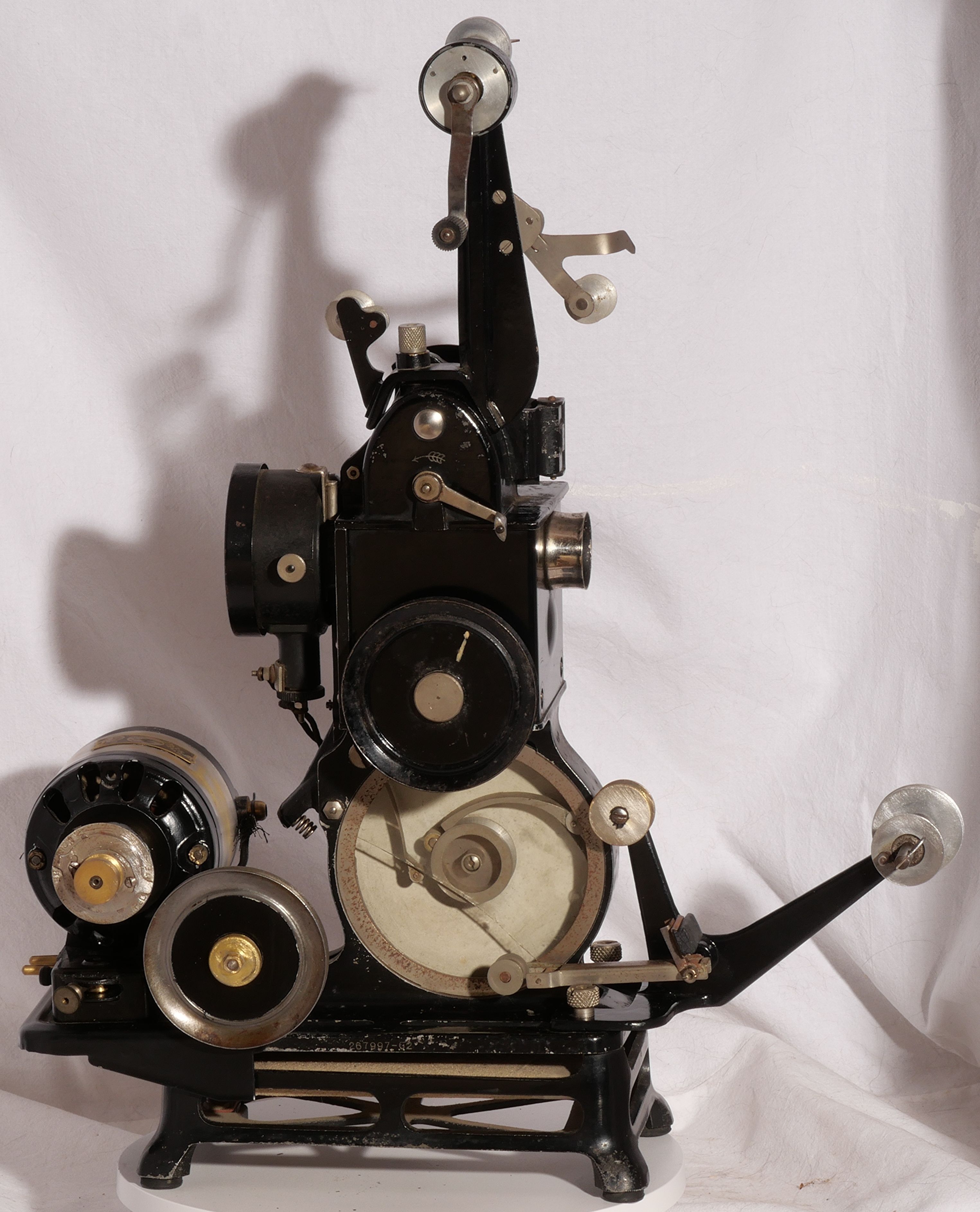

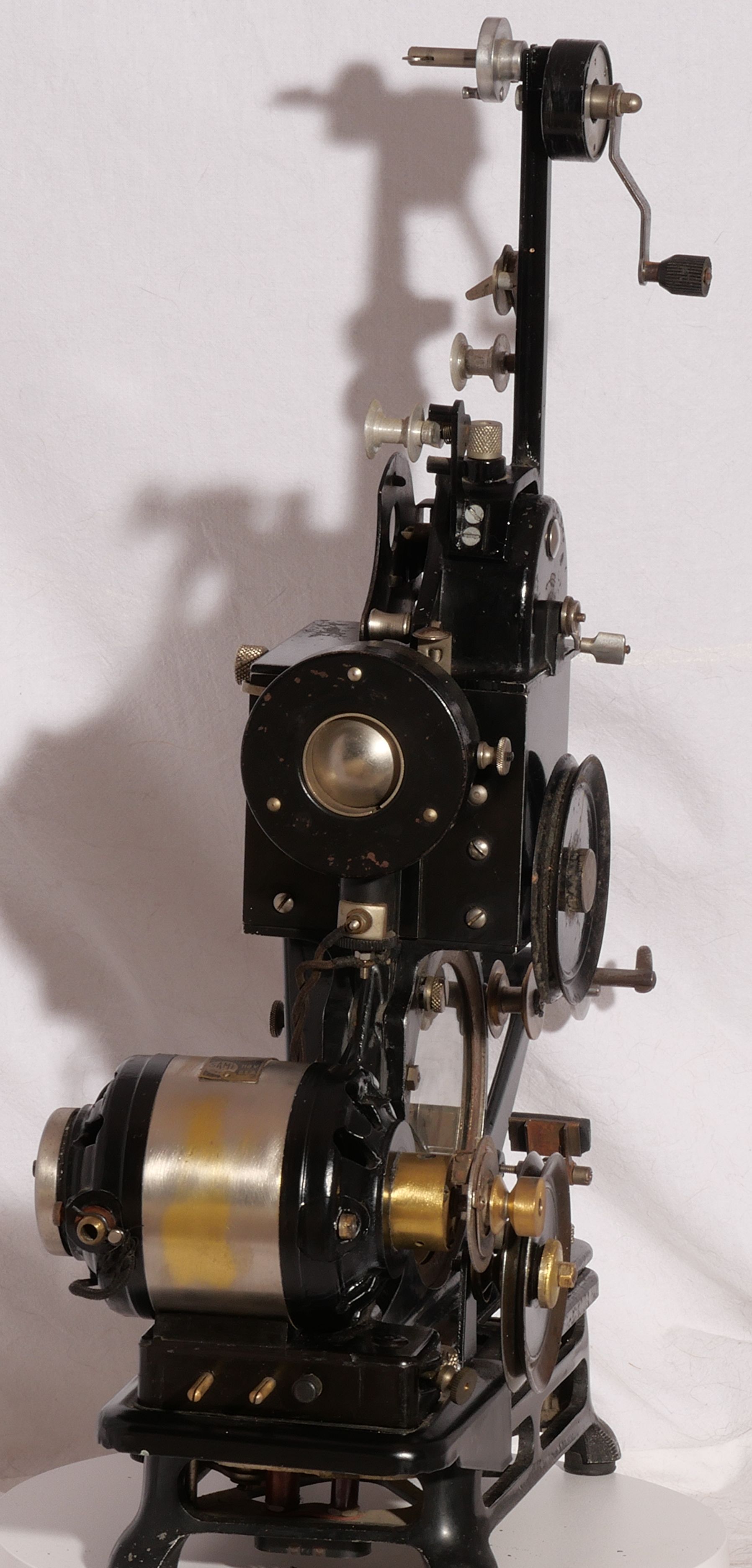

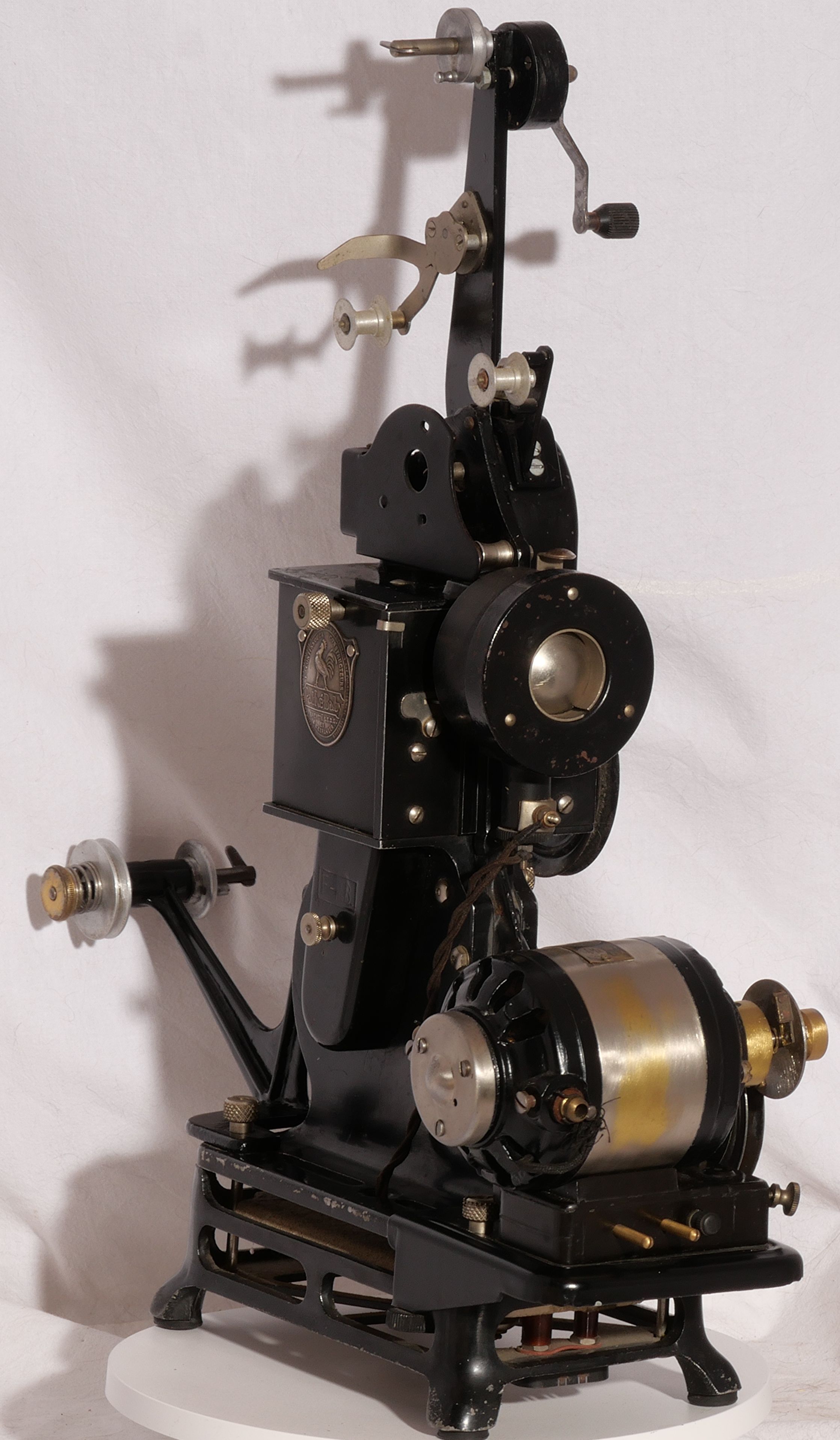

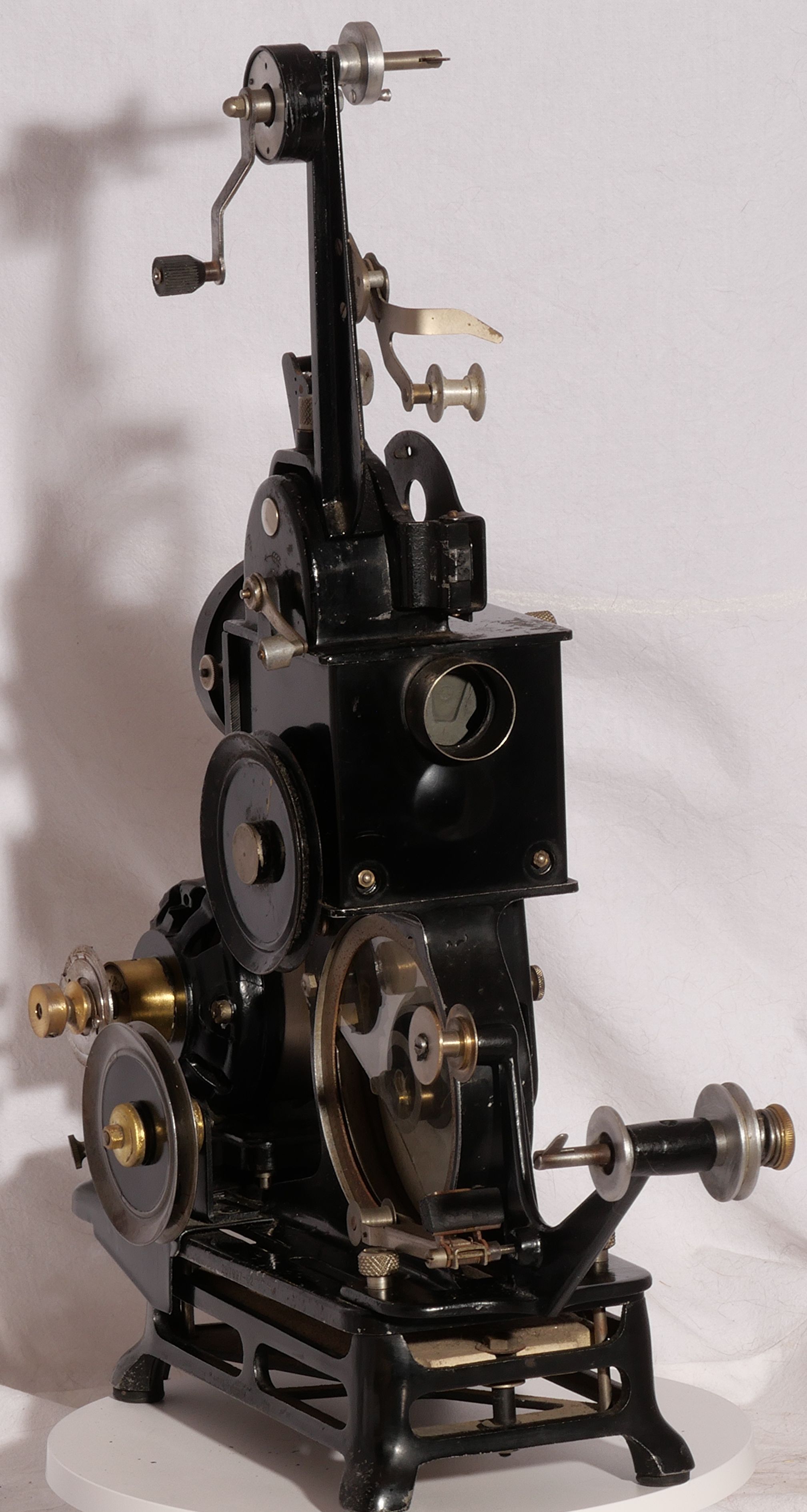

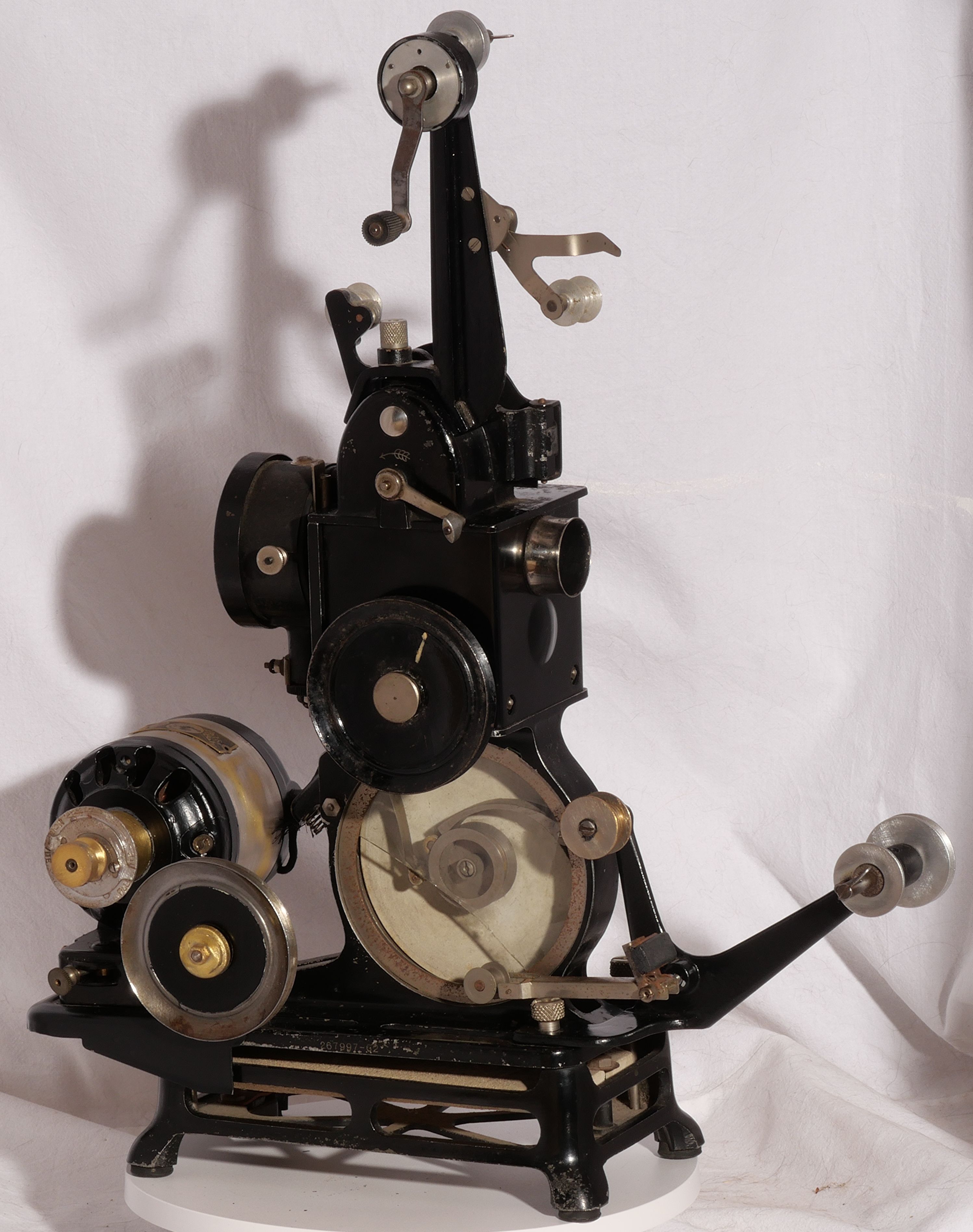

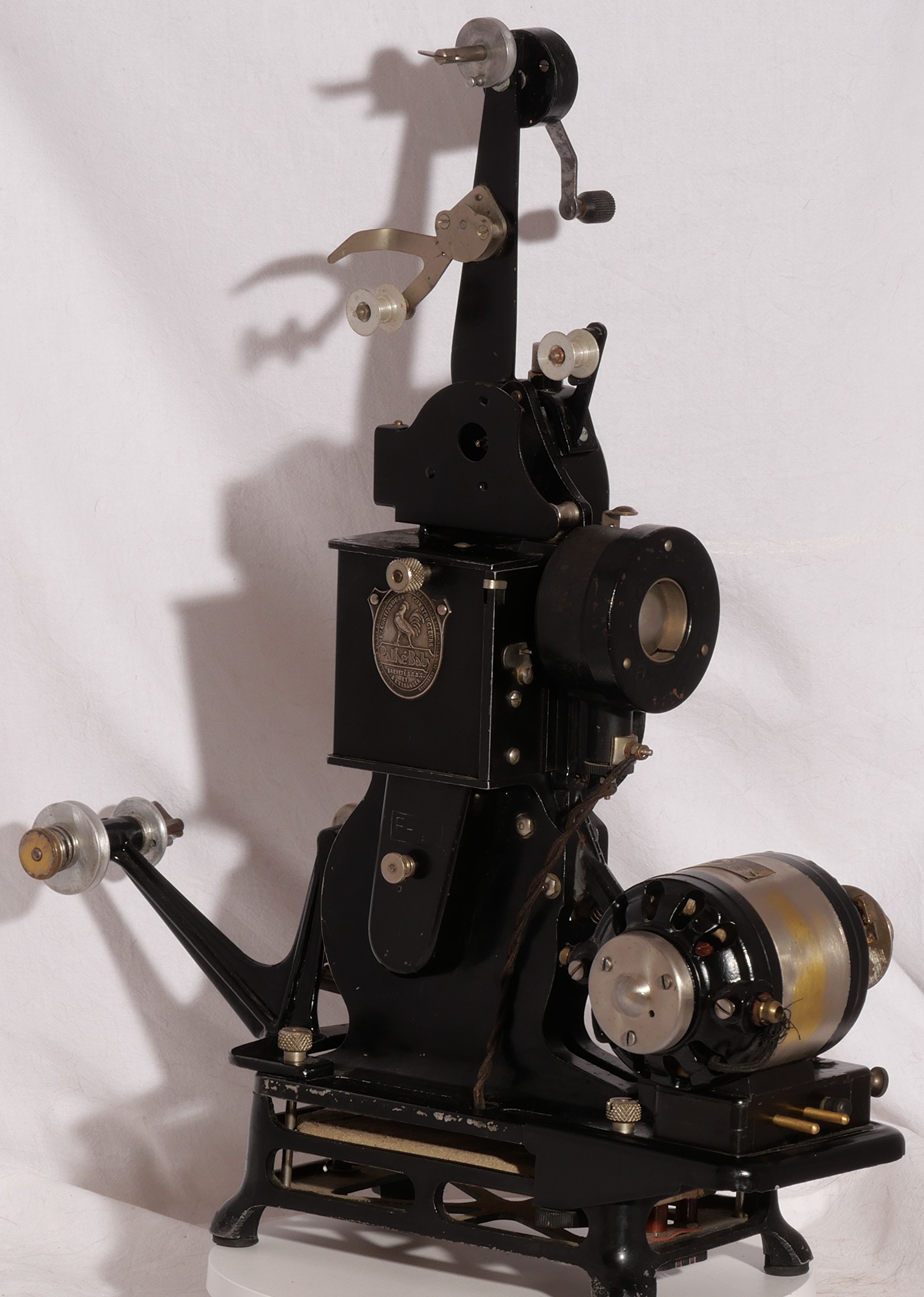

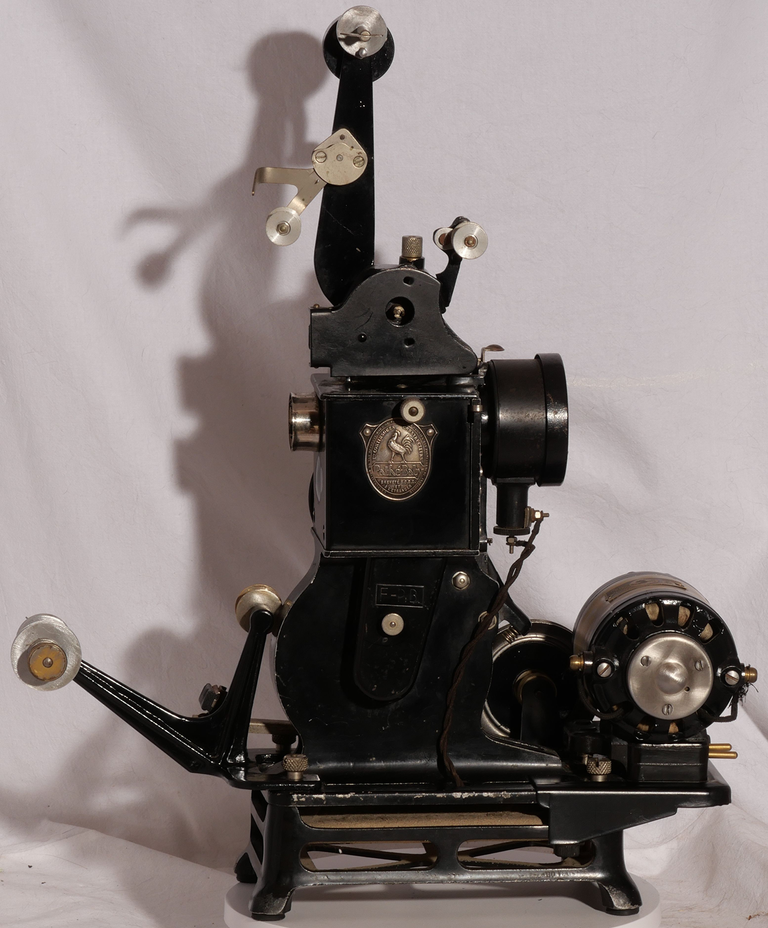

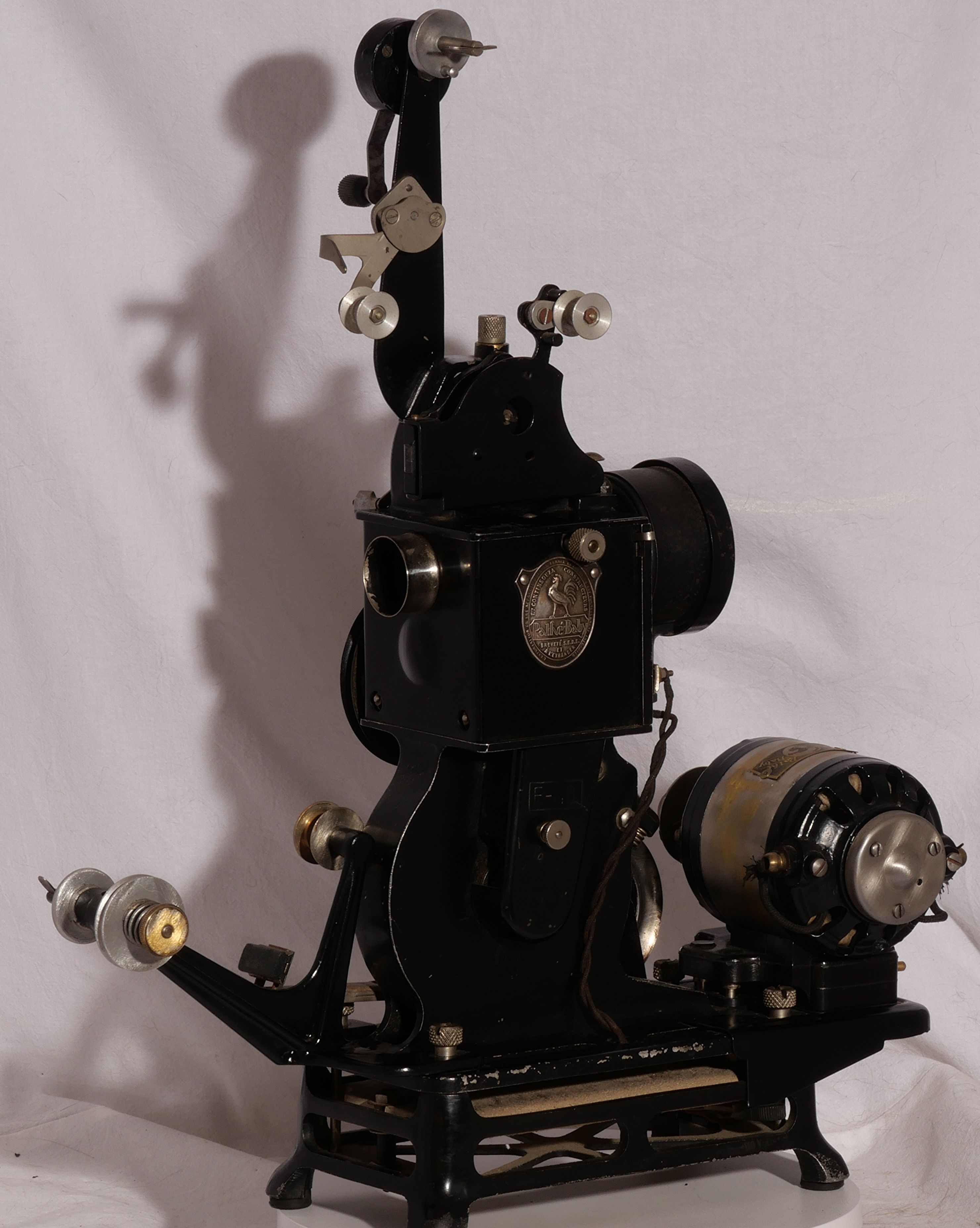

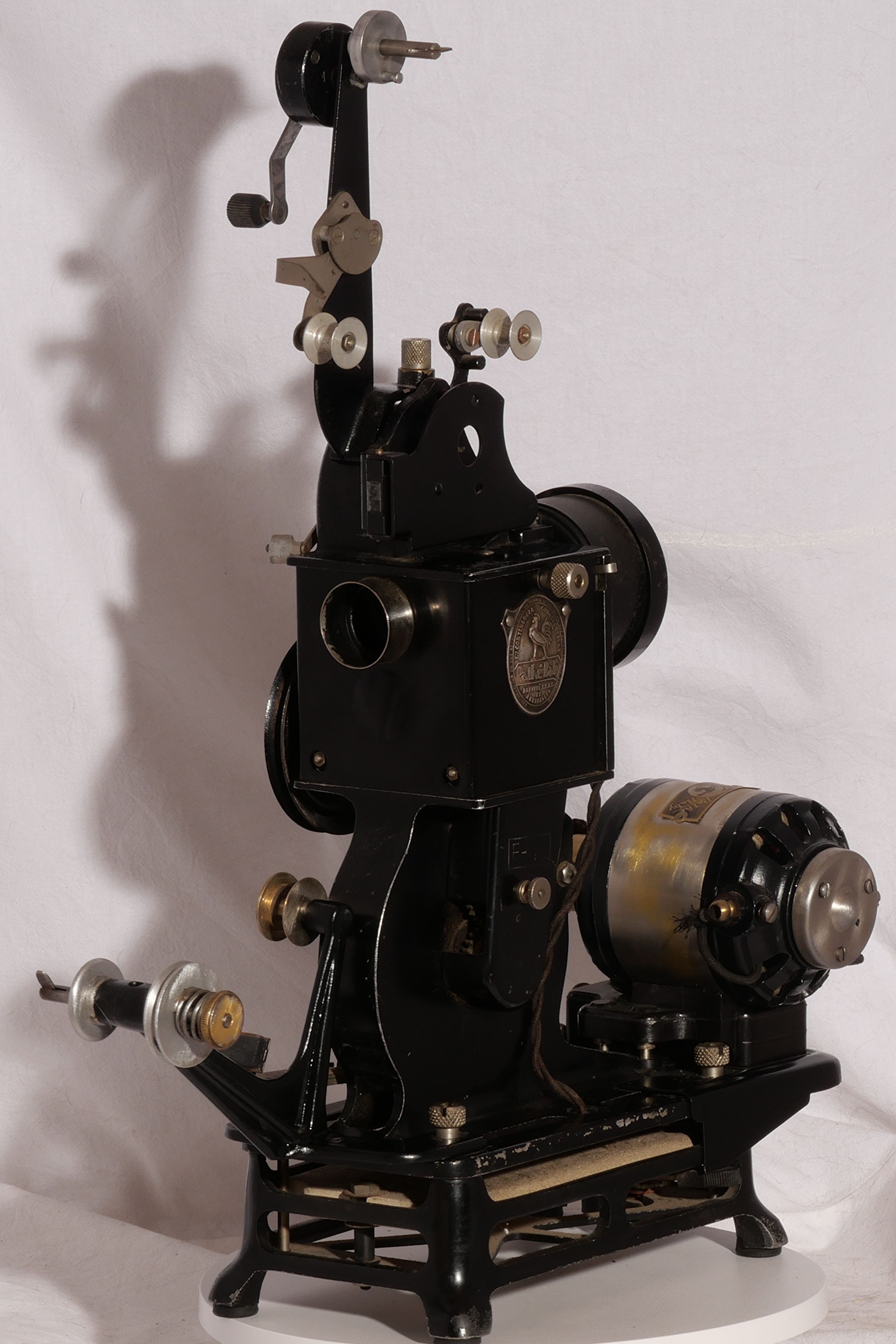

Projecteur Pathé-Baby modèle G2
Marque : Pathé - Histoire et Publicités Pathé
Année : 1932
Numéro de série : 120 476
Objectif : Anonyme
Monture : fixe
Vitesses : 2 tours à la seconde
Support : film 9,5 mm en chargeur de 8,5 m
Son : muet
Inventaire : 2708
1932 (catalogue Tiranty) :
- Pathé-Baby avec objectif à court foyer : 595 F
- Pathé-Baby avec objectif Hermagis : 610 F
- Pathé-Baby avec objectif Krauss : 630 F
- Moteur Super Pathé-Baby : 250 F
- Boîte de 2 ampoules 6 V : 24 F
1935 :
- Super Pathé-Baby : 495 F
- Rex (nouveauté) : 2300 F
Verre coupé sur les premiers modèles.
100 mètres = 15 à 20 minutes de projection
Documents relatifs au projecteur Pathé-Baby
Le projecteur Pathé-Baby est (encore !) utilisé pour annoncer la 10e exposition de la Photo et du Cinéma qui se tient au Parc des Exposition de Paris du 3 au 12 mars 1933. Cela démontre, s'il en est encore besoin, que le Pathé-Baby est vraiment à l'origine du cinéma chez soi !
Evolution du projecteur Pathé-Baby selon les recherches de Laubie & Carrat
| A | C | D | E | G | G2 | |||
| Bâti | Numéro de série | sur bossage enrouleuse | X | X | ||||
| sur tranche AR | X | |||||||
| sur tranche AV | X | X | X | |||||
| Dessus socle ajouré | N | X | X | X | X | X | ||
| O | X | |||||||
| Nervure arrière | étroite | X | X | |||||
| large | X | X | X | |||||
| ajourée | X | |||||||
| Enrouleuse | tenon décentré sur plateau, sans nouyau central | X | ||||||
| noyau central plaqué sur plateau avec anneau caoutchouc | X | |||||||
| noyau solidaire du plateau avec anneau caoutchouc | X | X? | ||||||
| noyau avec gorge en U | X | X | X | |||||
| Vibreur à 2 positions | N | X | X | X | X | X | ||
| O | X | |||||||
| Glace échancrée | N | X | X | X | X | X | ||
| O | X | X | ||||||
| Entraînement enrouleuse | courroie plate cuir | X | X | |||||
| courroie ressort | X | X | X | |||||
| engrenage | X | |||||||
| Carter | corps moulé + plaque | X | X | |||||
| tôle emboutie pleine | X | |||||||
| tôle ouverture en haut + empreinte FPB | X | |||||||
| tôle 2 ou 3 ouvertures + empreinte FPB | X | |||||||
| tôle 2 ouvertures en bas + empreinte FPB avec fixation au milieu | X | |||||||
| Mécanisme | Poignées manivelles | rondes | X | X | ||||
| plates | X | X | X | X | ||||
| Griffes | simple sur cadre articulé | X | ||||||
| simple coulissante | X | X | ||||||
| double | X | X | X | X | ||||
| réglable en profondeur | X | X | X | X | ||||
| Lanterne | Miroir grand diamètre - 3 cm | N | X | X | ||||
| O | X | X | X | X | ||||
| Douille ampoule | sur capot miroir | X | ||||||
| sur partie fixe | X | X | X | X | X | |||
| Verrouillage lampe | sans | |||||||
| par anneau métallique incomplet | ||||||||
| par collier à vis | X | X | ||||||
| Ecrous isolants | N | X | X | X | ||||
| O | X | X | X | |||||
| Verrouillage lanterne | ressort | X | X | X | X | |||
| loquet poussoir | X | X | ||||||
| Carter résistance | Résistance | basse | X | X | X | X | X | |
| haute | X | |||||||
| Réglage luminosité | arrière non isolé | X | X | X | ||||
| arrière isolé | X* | X | ||||||
| latéral arrière | X | |||||||
| Isolement électrique amélioré | N | X | X | X | X | |||
| O | X | X | ||||||
| Décalcomanie | sans | X | X | |||||
| 105 ¬ Volts ® 115 | X | X | X | |||||
| - 110 Volts + | X | |||||||
| Pieds caoutchouc | N | X | X | X | ||||
| O | X* | X | X | |||||
| Carter mécanisme | Moulage | bas - carter tôle épaisse | X | X | ||||
| haut - carter tôle mince | X | X | X | X | ||||
| Marque PATHE | décalcomanie AV | X | X | |||||
| médaille ronde côté | X | |||||||
| médaille ovale côté | X | X | X | |||||
| Marquage | breveté SGDG | X | X | |||||
| texte : - breveté tous pays | X | X | ||||||
| - breveté SGDG et à l'étranger | X | X | ||||||
| Bonnette AV | petit diamètre + cône int. | X | ||||||
| grand diamètre + cône int. | X | X | X | |||||
| tôle cylindrique | X | X | ||||||
| Couvercle | Cartouches | 10 mètres | X | |||||
| 20 mètres | X | X | X | X | X | |||
| Réglage netteté | curseur | X | X | X | ||||
| vis moletée palier rapporté | X** | |||||||
| vis moletée palier moulé | X | X | X | |||||
| Porte de cartouche avec trou central | N | X | X | X | ||||
| O | X | X | X | |||||
| Galet | cylindrique | X | X | |||||
| biconique | X | X | X | X | ||||
| Sens de rembobinage | pas indiqué | X | X | X | ||||
| gravé avec empennage quadruple | X | |||||||
| gravé avec empennage triple | X | X | ||||||
| Bouchon d'axe de rembobinage | N | X | X | X | ||||
| O | X* | X | X | |||||
| Fourreau d'axe de rembobinage fixé par vis au sommet | N | X | X | X | ||||
| O | X** | |||||||
| * ces caractéristiques n'existent pas depuis le début du type | ||||||||
| ** au début du type seulement |
Pathé-Baby 53
Notice du Pathé-Baby 53
Certificat de garantie du Pathé-Baby 53
