Ercsam - Caméras 9,5 mm

Table of Contents

Chargeurs

DB

La première caméra Ercsam utilise un chargeur nommé DB qui possède deux couvercles, un par logement de la pellicule (vierge et exposée). Le corps, contient 9 mètres de film 9,5 mm, est en métal, ainsi que les deux couvercles.

S9

A partir de la deuxième caméra Ercsam, la Camex D.S, apparaît le chargeur nommé S9 qui diffère du DB par son corps en Bakélite alors que les couvercles sont en métal. Il contient aussi 9 mètres de film 9,5 mm

S12

Le chargeur S12 est identique au S9 mais n'a plus qu'un seul couvercle. Il peut contenir 9, 12 ou 13 mètres de film 9,5 mm.


Les caméras sont présentées ci-dessous par numéro de série croissant.

Camex B 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1946
Numéro de série : sans
Objectif : SOM Berthiot - Cinor B - 1:1,9 / 12,5 mm n° C 34 684
Monture : vissante longue
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2878

La plaque d'identification des premiers modèles de Camex est fixée sur le dessus de la caméra.

Cet exemplaire est une version un peu évoluée de la Camex B basique car elle possède le 24 images/seconde et offre la marche arrière, réalisable grâce à une manivelle amovible.

Le viseur est prévu pour la focale standard, soit 20 mm. Lors de l'utilisation d'autres objectifs, il convient de tourner l'un des deux petits boutons placés sur le côté droit, vers la lentille frontale du viseur. Deux réglages sont proposés : Télé F = 50 et Hyper (pour le complément Som Berthiot Hyper-Cinor).

La fermeture du dos est assurée par un bouton.

Camex D.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1947
Numéro de série : sans
Objectif : Berthiot - Cinor Special - 1:1,9 / 20 mm n° 578 234
Monture : vissante longue
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2896

L'oeilleton du viseur est le même que sur la Camex B, mais cet exemplaire ne possède pas la marche arrière.

Les deux réglages du viseur sont maintenant notés : Télé F = 50 et Hyper F = 10 (pour le complément Som Berthiot Hyper-Cinor).

La fermeture du dos est assurée par un levier pivotant.

Camex D.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1947
Numéro de série : sans
Objectif : Berthiot - Cinor Special - 1:1,9 / 20 mm n° 578 257 - SOM Berthiot - Cinor - 1:3,5 / 50 mm n° 485 703 - SOM Berthiot - Hyper Cinor n° 282 903
Monture : vissante longue
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2879

Cet exemplaire est encore proche de la Camex B car l'objectif, encore en monture vissante longue alors que plus tard viendra la monture spécifique Camex.

Il possède aussi un réglage au niveau de l'oeilleton du viseur, mais toujours la clé de remontage du moteur de la Camex B

Les deux réglages du viseur sont : Télé F = 50 et Hyper (pour le complément Som Berthiot Hyper-Cinor).

La fermeture du dos est assurée par un levier pivotant.

Camex E.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1947
Numéro de série : 1 316
Objectif : Berthiot - Cinor Special - 1:1,9 / 20 mm n° 615 121
Monture : vissante longue
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2837

La plaque d'identification est maintenant fixée sur la porte de la caméra.

La platine sur laquelle vient se placer le chargeur est chromée.

A partir de la Camex E.S., il y a deux moyens d'obtenir la marche arrière : la manivelle amovible comme sur les modèles précédents ou bien le nouveau bouton qui est placé à côté du compteur.

La clé de remontage du moteur est encore la même que sur la Camex B. Elle va changer de forme avec les exemplaires suivants. Il en va de même pour l'objectif, encore en monture vissante longue alors que plus tard viendra la monture spécifique Camex.

Preuve de la grande variabilité des exemplaires de Camex produits après guerre, celui-ci ne possède pas de réglage au niveau de l'oeilleton du viseur.

Les deux réglages du viseur sont maintenant notés : Télé F = 50 et Hyper F = 10 (pour le complément Som Berthiot Hyper-Cinor).

La fermeture du dos est assurée par un bouton.

Camex E.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1947
Numéro de série : 4 396
Objectif : Berthiot - Cinor Special - 1:1,9 / 20 mm n° 631 029
Monture : vissante longue
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2868

Pas de différence notable pour cet exemplaire.

Les deux réglages du viseur sont maintenant notés : Télé F = 50 et Hyper F = 10 (pour le complément Som Berthiot Hyper-Cinor).

Camex H.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1950
Numéro de série : 6 026
Objectif : SOM Berthiot - Cinor C - 1:1,9 / 20 mm n° 660 179
Monture : Camex
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 3175

Camex G.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1952
Numéro de série : 10 372
Objectif : SOM Berthiot - Cinor C - 1:1,9 / 20 mm n° 743 906 - SOM Berthiot - Hyper Cinor n° 883 944
Monture : Camex
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2831

La couleur de cet exemplaire renoue un peu avec celle des premières caméras Camex.

Sur la porte est fixée une grande plaque sur laquelle est imprimée une table de pose.

L'objectif se déverrouille par un petit levier située juste au-dessus.

Les deux réglages du viseur sont : Télé F = 50 et Hyper F = 10 (pour le complément Som Berthiot Hyper-Cinor). L'enjoliveur de la lentille frontale est rond et peut recevoir des bonnettes. L'oculaire est muni d'un réglage de parallaxe.
L'objectif se déverrouille par un petit levier située juste au-dessus.
Sur la porte est fixée une grande plaque sur laquelle est imprimée une table de pose.

Cette caméra existe aussi en 8 mm.

Camex O.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1949
Numéro de série : 10 438
Objectif : SOM Berthiot - Cinor B - 1:2,5 / 20 mm n° A 17 123
Monture : Camex
Viseur : de Galilée trifocal
Vitesses
: 16 images/seconde
Support
: film 9,5 mm
Son
: muet
Inventaire : 2940

La Camex O.S. arrive avec de nombreux changements par rapport aux modèles précédents. Mais c'est un modèle suimplifié : plus de réglage de vitesse ni de marche arrière.

Tout d'abord, le plus visible, le noir anthracite des premiers modèles à fait place à une couleur beige clair et une finition givrée du plus bel effet.

La forme de la clé de remontage du moteur a été revue.

L'objectif reçoit sa monture Camex et se déverrouille par un petit levier situé juste au-dessus.

La plaque d'identification a changé de côté. Elle a pris la place des deux boutons de réglage du viseur. Celui-ci ne couvre donc plus que le champ de l'objectif standard.

La platine sur laquelle vient se placer le chargeur est peinte de la même manière que le boîtier.

Camex O.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1949
Numéro de série : 16 990
Objectif : SOM Berthiot - Cinor C - 1:1,9 / 20 mm n° G 67 296
Monture : Camex
Viseur : de Galilée trifocal
Vitesses
: 16 images/seconde
Support
: film 9,5 mm
Son
: muet
Inventaire : 2869

La couleur de cet exemplaire tire davantage sur le gris.

L'objectif se déverrouille par une petite tirette située juste au-dessus.

L'enjoliveur de la lentille frontale est rond.

Camex G.S. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1952
Numéro de série : 20 189
Objectif : SOM Berthiot - Cinor C - 1:1,9 / 20 mm n° G 67 296
Monture : Camex
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 3114

La couleur de cet exemplaire tire davantage sur le gris.

Ell existe aussi en format 8 mm.

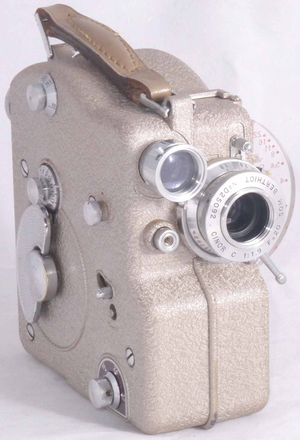

Camex V.U. 9,5

Marque : Ercsam - Histoire et Publicités Ercsam
Année : 1950
Numéro de série : 29 874
Objectif : SOM Berthiot - Cinor C - 1:1,9 / 20 mm n° D 25 092
Monture : Camex
Viseur : de Galilée trifocal
Vitesses
: 8, 16, 24 et 32 images/seconde et vue par vue
Support
: film 9,5 mm
Son
: muet
Inventaire : 2838

La Camex V.U. est équipée d'un nouveau viseur multifocaql continu de 10 à 145 mm et d'un compteur qui émet un signal sonore tous les 50 cm de film.
