EGDA - Projecteur à images alternées

publié le 18 mai 2022

Tout comme les projecteurs Ciné Sélic, les projecteurs Ciné EGDA permettent de projeter des films 35 mm en bande qui comportent deux images l'une au-dessus de l'autre.

Un moteur à ressort fait avancer le film grâce à une roue dentée qui vient prendre les perforations du film; sa clé de remontage est située sous le projecteur.

Le corps des premiers modèles de Ciné EDGA, les plus courants, est réalisé en Bakélite, de couleur variées. Le mécanisme comprend une roue qui comporte alternativement des segments isolants et des segments conducteurs du courant.

Alors que sur les derniers modèles de Ciné EGDA la même roue comporte des évidements à la place des secteurs isolants. Autre différence, ils sont réalisés en matière plastique de couleur orange.

Cette roue permet à l'électricité fournie par la pile de 4,5 Volts d'alimenter à tour de rôle chacune des deux petites ampoules, provoquant la projection de l'image qui lui fait face.

Il existe deux variantes du premier modèle de Ciné EGDA. Sur leur couvercle figure une représentation de Betty Boop avec le corps constitué des deux lettres MM superposées, et le regard tourné vers sa droite :

Sous Betty Boop figure l'inscription CINE ; EGDA est inscrit sur le boîtier, en dessous des objectifs.
Au-dessus de Betty Boop figure l'inscription CINE, et en dessous de Betty Boop, est inscrit EGDA .

Sur les descendants du Ciné EGDA MM construits par Sélic, Betty Boop aura disparu.

Liste des projecteurs

Ciné EGDA MM (version 1) noir
Ciné EGDA MM (version 1) rouge
Ciné EGDA MM (version 2) marron
Ciné EGDA MM noir
Ciné EGDA MM orange
Films Ciné Egda
- Liste des films
Notice du Ciné EGDA MM

Ciné EGDA MM (version 1) noir

Marque : EGDA
Type : projecteur à images alternées
Année : c.1935
Numéro de série : sans
Objectifs : Anonymes
Support: film 35 mm à deux rangées d'images
Inventaire : 3448

Cet appareil en Bakélite noire possède encore sa boîte en carton, bleue à l'origine, sa notice et sa clef.

Vers 1935, il était vendu 60 francs.

Notice du Ciné EGDA MM

Ciné EGDA MM (version 1) noir : couvercle

Ciné EGDA MM (version 1) noir : intérieur

Ciné EGDA MM (version 1) noir : le support des deux lampes

Ciné EGDA MM (version 1) noir : lampe du haut allumée

Ciné EGDA MM (version 1) noir : lampe du bas allumée

Vidéo de fonctionnement du Ciné Egda.

Ciné EGDA MM (version 1) rouge

Marque : EGDA
Type : projecteur à images alternées
Année : c.1935
Numéro de série : sans
Objectifs : Anonymes
Support : film 35 mm à deux rangées d'images
Inventaire : 3170

Ce modèle, en Bakélite rouge, a été modifié par l'ajout d'un fil électrique permettant de déporter la pile 4,5 Volts ou bien de se brancher sur un autre type d'alimentation électrique.

Notice du Ciné EGDA MM

Ciné EGDA MM (version 2) marron

Marque : EGDA
Type : projecteur à images alternées
Année : c.1935
Numéro de série : sans
Objectifs : Anonymes
Support: film 35 mm à deux rangées d'images
Inventaire : 3172

Cet appareil, en Bakélite marron, a été trouvé dans une valise métallique bleue, contenant aussi un écran en carton avec une patte faisant office de pied et un support en bois peint en jaune et visiblement réalisé par un ancien propriétaire.

Notice du Ciné EGDA MM

Ciné EGDA rouge foncé, logement de la pile

Ciné EGDA rouge foncé, la valise métallique

Ciné EGDA MM noir

Marque : EGDA
Type : projecteur à images alternées
Année : c.1935
Numéro de série : sans
Objectifs : Anonymes
Support: film 35 mm à deux rangées d'images
Inventaire : 3417

Un autre appareil dans une mallette métallique laquée bleue complète : films, écran, clé, ampoule de rechange, notice et le rarissime transformateur en forme de pile 4,5 V. Cerise sur le gâteau, la sur-boîte est présente ! Vers 1935, cette mallette était vendue au prix de 100 francs.

Notice du Ciné EGDA MM

Ciné EGDA MM orange

Marque : EGDA
Type : projecteur à images alternées
Année : c.1950 ?
Numéro de série : sans
Objectifs : Anonymes
Support: film 35 mm à deux rangées d'images
Inventaire : ????

Ce Ciné EGDA semble plus récent que les précédents. Il n'est pas fabriqué en Bakélite, mais en matière plastique colorée en orange.

Comme indiqué plus haut, la roue distributrice du courant électrique dans les ampoules comporte des secteurs évidés à la place des secteurs isolants des modèles antérieurs.

Ciné EGDA MM orange : l'emplacement de la pile 4,5 V

Ciné EGDA MM orange : la roue distributrice du courant électrique — Ciné EGDA MM orange : le mécanisme et la roue distributrice du courant électrique

Ciné EGDA MM orange : le mécanisme et la roue distributrice du courant électrique, vu de l'autre côté

Ciné EGDA MM orange : la tige plate en V est le système d'arrêt du projecteur : elle vient bloquer la palette

Ciné EGDA MM orange : chacune des deux petites pattes en laiton est reliée à d'une part à un des pôles de la pile et d'autre part à une languette qui va faire contact avec une des lampes.

Ciné EGDA MM orange : les euls restes de la boîte, imprimée à St Etienne

Vidéo du mécanisme en action

Films Ciné Egda

Les films sont proposés dans de petites boîtes cylindriques joliment décorées avec Beety Boop. Vers 1935, ils sont vendus 3 francs pièce.

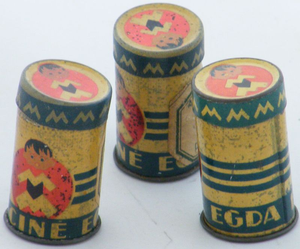

Boîtes Ciné Egda cylindriques — Boîtes Ciné EGDA cylindriques

Il y a deux versions de la boîte métallique : le visage de Betty Boop a une expression différente :

Ciné EGDA - les deux expressions de Betty Boop — Ciné EGDA- les deux expressions de Betty Boop

Liste des films

Il y a des films dont je n'ai pas encore trouvé le titre...

Numéro	Titre
1	Cirque
2	La Grande Parade
3	Joe le Cowboy
4	Le pirate de l'air
5	L'île du Trésor
6	L'arche de Noé
7	La maison hantée
8	Au pôle nord
9	Noël
10	La baguette magique
11	Le voleur de miel
12	En chine
13	Les cosaques
14	Le joyeux vagabond
15	Au pays défendu
16	Galopin le cheval merveilleux
17	Sur le ring
18	Les joyeux petits lapins
19	Les bandits de la mine
20	La Corrida de Toros
21	La légende du joueur de fifre
22
23
24	Blanche Neige
25	L´ogre Converti
26
27	Hansel et Gretel
28
29	Le petit Chaperon rouge
30	Les Aventures de Toto
31	La Première Aventure De Bibi
32
33
34
35
36
37
38
39
40	Au zoo
41
42	La vie des fourmis - 1ère partie
43	La vie des fourmis - 2ème partie
44	L'aventure de Duxinos

EE	Les Peaux-Rouges
Hors-série	La merveilleuse histoire de Bernadette Soubirous

Quand Sélic reprend la fabrication de ce projecteur, les films sont contenus dans des boîtes rectangulaires en carton, certainement beaucoup moins chères à produire !

Notice du Ciné EGDA MM

Cinéma EGDA "MM"

Ciné pour enfants

Coupe transversale du Cinéma “ EGDA MM "

Le Cinéma “EGDA MM” est basé sur un nouveau principe. Il se distingue par la disposition d'un double système de Lampes, Lentilles, Objectifs et par son ﬁlm à deux rangées d'images.

La coupe transversale ci-dessus donne un aperçu des éléments composant le dispositif de projection et du mécanisme. Le BOITIER, de forme très élégante, renferme et protège le dispositif mécanique et optique. Le Film placé dans le Guide-Film (2) est entraîné lentement entre

les condensateurs (4) (5) et les fenêtres (7) par la Roue d'Amenage Film (3).

Il faut environ 5 Minutes pour passer le Film entièrement. Le mécanisme (8) dont le
fonctionnement dure environ 10 Minutes, commande la Roue d’Amenage Film (3) ainsi que le Distributeur de courant (9) qui alimente alternativement les lampes (10).

Le courant électrique est fourni par une PILE “ WONDER ” (11) identique à celle employée pour les lampes électriques de poche, ou par un transformateur 4 Volts, 0,3 Ampère.

L’intensité lumineuse est obtenue par un Jeu de Lentilles (12), composant chacun des
condensateurs (4) (5). Les faisceaux de rayons lumineux émis alternativement par chaque condensateur traversent le Film. passent par les objectifs correspondants (13) (15) qui projettent l'Image sur l'écran lequel doit se trouver à une distance de 80 centimètres de l’Appareil.

La simplicité de sa construction, la bonne qualité des matières employées et la puissance lumineuse supérieure de l’appareil d’optique garantissent à ce petit appareil un fonctionnement sans ennuis et une projection de puissance lumineuse étonnante. Le Cinéma “EGDA MM" est un appareil d'optique dont la ﬁnesse technique combinée à sa simplicité et à sa sécurité dans le fonctionnement, permet de le mettre sans crainte entre les mains de tous les enfants.

Mise en place de la Pile

La source de courant la mieux appropriée pour le Cinéma “EGDA MM" est la Pile
“ WONDER ”. Elle réunit les meilleures qualités de capacité et de rendement.

Plier la longue lame de la Pile comme l’indique la Fig. 2. Pousser alors la Pile de

manière que la longue lame (16) entre en contact avec l’une des extrémilés du Porte-Pile (15). Pousser ensuite complètement la Pile à l’intérieur du Porte-Pile. La lame courte (17) doit être en parfait contact avec le boîtier du mecanisme.

Remplacement de la Pile

Si l'on doit changer la Pile WONDER, la soulever avec la clé (20) et la retirer du Porte-Pile
comme l’indique la Fig. 3.

Remontage du Mécanisme

Le mécanisme se remonte au moyen de la clé (20) que l’on introduit dans l'ouverture du boîtier. Le remontage doit être fait prudemment aﬁn d'éviter la rupture du ressort. L'extraordinaine durée de fonctionnement d’environ 10 Minutes est sufﬁsante pour la projection de 2 ﬁlms, puisque chacun d’eux ne dure que 5 minutes environ. Cependant, il est recommandé de remonter l'appareil après chaque ﬁlm.

Pendant cette opération on doit tenir le levier (21) poussé vers la droite, ce qui arrête le mécanisme et coupe le courant. Si l'on ne tenait constamment le levier dans cette position, la Pile se viderait. En poussant le levier vers la gauche, le mécanisme se met à fonctionner (la roue d'amenage-film commence à tourner) et le courant est rétabli.

Film “ EGDA MM ” de 5 Minutes de durée

Le ﬁlm comporte deux rangées d’images dont le mouvement se reproduit sur l'écran grâce à un changement d’éclairage d’un genre nouveau. Ce qui étonne, c'est que ce film qui n'a qu’une longueur de 25 centimètres, puisse donner des représentations d'environ 5 minutes. Dans les cinémas d’appartement courants, une telle durée de projection ne peut être obtenue qu’avec des ﬁlms d’environ 40 mètres de longueur dont le prix se monte à plusieurs fois celui d’un Film “ EGDA MM ”. Le début du ﬁlm porte “Commencement" et est marqué

sur le bord supérieur d'une ﬂèche et du mot " Haut". Le ﬁlm ne doit pas être touché avec les doigts sur le côté impressionné. Il doit toujours être saisi par les bords comme le montre la Fig. 5.

Chaque Film “ EGDA MM " est livré dans une boîte en métal illustré sur le fond de laquelle. est marqué le numéro du ﬁlm. Une description du ﬁlm est jointe, qui familiarise avec le sujet et permet aux plus jeunes spectateurs de suivre l'action.

Mise en place du Film “EGDA MM” de 5 Minutes de durée

Prendre le ﬁlm avec les deux mains et par les bords. comme indiqué par la Fig. 6. Le diriger en le tenant de biais dans la fente d'entrée de ﬁlm (22) située sur la droite du boîtier ainsi que dans le guide-ﬁlm (2) de la monture du condensateur (23). En poussant sur le bord supérieur il sera alors introduit dans le guide-ﬁlm (2) où les dents de la Roue d'Ame-

nage (3) s‘engrèneront dans les perforations du ﬁlm. Il est nécessaire parfois d‘aider par une poussée le film à sortir du boîtier. Prendre soin que la partie du ﬁlm sur laquelle se trouve la marque de garantie du Cinéma " EGDA MM ” se trouve parfaitement devant les lentilles de condensateur (4 et 5) - (voir Fig. 1) de façon qu’au moment de la mise en marche la représentation puisse immédiatement commencer.

Dès que le titre de la représentation suivante apparaît sur l’écran. le ﬁlm est terminé. On
arrête alors le mécanisme et la lumière. Un retire par la gauche le film au dehors du boîtier. Après la représentation, on enroule soigneusement le ﬁlm à la façon d'une bande et on le place avec sa description, dans la boîte. Le côté impressionné doit toujours se trouver à l'intérieur. Les Films “EGDA MM” sont des ﬁlms ininﬂammables, leur emploi est absolument sans danger.

Projection des Films “EGDA MM” de 5 Minutes de durée

Comme le montre la Fig. 7. le cinéma sera placé à une distance de 80 centimètres environ de l’écran. Il faut faire l’obscurité dans la pièce.

On placera utilement l’appareil sur un supportd'environ 2 centimètres - de hauteur, tel que livre ou autre, car l'image tombera alors entièrement sur la surface en aluminium.

En déplaçant le levier de contact (21) (Fig. 4), l’appareil se mettra à fonctionner. ll faut veiller à ce que le couvercle du boîtier soit bien ﬁxé car le film pourralt se dérouler de
blais. De nouveaux Films “EGDA MM " de 5 minutes de durée paraissent sans cesse. Ils

sont livrés dans des boîtes en métal illustré. Une description y est jointe.

La meilleure source de courant pour le Cinéma “EGDA MM”'est la Pile "WONDER".

Transformateur “EGDA MM” de la grosseur d’une pile pour lampe de poche

Le transformateur “EGDA MM”, qui a exactement le volume d'une lampe de poche et trouve de ce fait son emploi partout et plus particulièrement en ce qui concerne le Cinéma “EGDA MM", transforme le courant alternatif pris directement sur le secteur en courant de 4 volts. Il peut être livré pour des tensions de 220 volts et de 110 volts. Le boîtier est en matière moulée. L'emploi de ce transformateur par l'enfant est entièrement sans danger.

Remplacement des Lampes

Les lampes à incandescence employées ont une très grande durée. Malgré celà, si le remplacement devient nécessaire, on peut en obtenir dans tous les magasins. ll faut demander la lampe à foyer lumineux de 3 8 v., 0,3 Amp.

On procède de la façon suivante pour le remplacement des lampes. On retire du boîtier la mouture du condensateur (23) et on desserre les petites vis des côtés. Après avoir placé la

nouvelle lampe dans le porte-lampe. il faut, avant de resserrer les vis d'arrêt, tourner les porte-lampes et les déplacer d'avant en arrière de telle façon qu’il ne se produise plus aucune tache sombre sur le champ de projection. Pour cette épreuve. il est naturellement pas nécessaire d'utiliser un ﬁlm. Si cette mise en place des lampes présentait quelque difﬁculté. il n'y aurait qu à expédier à la fabrique, par un dépositaire des appareils "EGDA MM", la monture du condensateur. Le nécessaire y serait fait. pour
un prix insigniﬁant.

Le Cinéma “ EGDA MM" est en vente, dans tous les Grands Magasins :

C‘est le jouet moderne à la portée de tous

CONSTRUCTEURS et DISTRIBUTEURS

pour la FRANCE. la BELGIQUE et leur: Colonies :

Établissements G. DE-ANDREIS

Société Anonyme au Capital de 1.000.000 Franc!

(JOUETS “ EGDA”)

33. Rue SAINT-ESPRIT - MARSEILLE

De la même marque :
